一、金屬與合金材料：傳統與新興領域的核心應用

鋼鐵與有色金屬

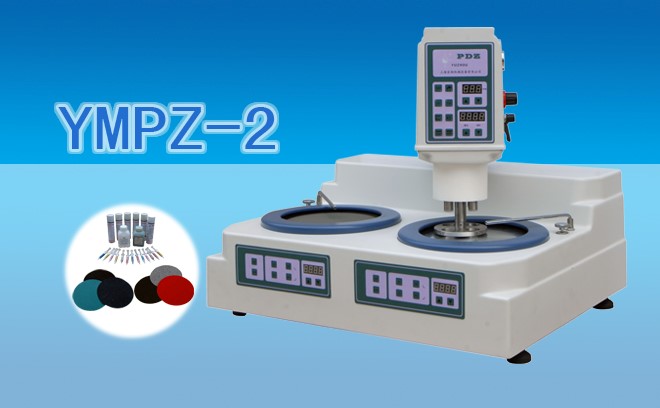

金相磨拋機廣泛用于碳鋼、不銹鋼、鋁合金、銅合金等材料的截面制備。例如，汽車發動機缸體需通過粗磨（180#金剛石磨盤）去除加工變形層，細磨（600#磨盤）消除劃痕，*終拋光（3μm金剛石懸浮液）至表面粗糙度Ra<10nm，以觀察晶粒結構及焊接缺陷。

高溫合金與鈦合金

航空航天領域的高溫合金（如Inconel 718）需經多級研磨：

粗磨：使用樹脂金剛石磨盤去除氧化層。

細磨：采用氧化鋁拋光液減少表面應力。

終拋：納米級二氧化硅拋光液實現鏡面效果，便于檢測γ'相析出及裂紋擴展。

粉末冶金材料

金屬注射成型（MIM）零件需通過真空浸漬環氧樹脂固定粉末顆粒，再經自動磨拋機處理，確?？紫堵蕼y(cè)量準確性。例如，某型齒輪經磨拋后，孔隙度標準差從0.8%降至0.2%。

二、非金屬材料：從陶瓷到高分子材料的精細制備

陶瓷與玻璃

結構陶瓷：氧化鋁、氮化硅等硬質陶瓷需采用金剛石磨盤（300#-1200#）逐級研磨，結合超聲波清洗去除殘留碎屑。

功能玻璃：微晶玻璃、光導纖維端面需拋光至表面粗糙度Ra<1nm，以檢測內部氣泡或條紋缺陷。

高分子材料

工程塑料：聚碳酸酯（PC）、聚醚醚酮（PEEK）等材料需使用軟質拋光布（如絲絨）配合低硬度拋光液，避免表面劃傷。

復合材料：碳纖維增強塑料（CFRP）需通過定向磨拋，保留纖維與基體的界面結構，便于層間剪切強度分析。

半導體與電子材料

硅片：超精密磨拋機可實現全局平坦化，總厚度變化（TTV）<1μm，滿足集成電路制造需求。

封裝材料：環氧樹脂灌封的電子元件需經低溫拋光（-20℃），防止熱損傷導致的內部結構變形。

三、特殊材料與新興領域：突破傳統制備邊界

生物醫用材料

骨科植入物：鈦合金人工關節需拋光至表面粗糙度Ra<0.1μm，以降低應力集中風險。

藥物載體：多孔硅材料經磨拋后，孔徑分布標準差從5nm降至2nm，提升藥物負載效率。

能源材料

鋰離子電池：正極材料（如NCM811）需通過離子束拋光，避免機械研磨引入的晶格缺陷。

燃料電池：質子交換膜（PEM）經等離子體輔助拋光，表面粗糙度從50nm降至5nm，提升質子傳導率。

3D打印材料

金屬增材制造：激光選區熔化（SLM）零件需經多軸磨拋，消除層間臺階效應，表面粗糙度從20μm降至2μm。

陶瓷3D打?。汗夤袒沾闪慵ㄟ^(guò)化學機械拋光（CMP），實現亞微米級表面精度，滿足光學元件需求。

四、行業應用案例與制備挑戰

航空航天領域

某型航空發動機渦輪葉片需經以下流程：

粗磨：金剛石磨盤去除鑄造缺陷。

細磨：氧化鋁拋光液消除加工應力。

終拋：納米級二氧化硅拋光液實現鏡面效果，便于檢測γ'相析出及裂紋擴展。
*終，葉片疲勞壽命通過優化制備工藝提升30%。

汽車制造行業

變速箱齒輪經自動磨拋機處理后，表面粗糙度從Ra 1.6μm降至Ra 0.2μm，齒面接觸疲勞強度提升25%。同時，磨拋效率從單件45秒壓縮至18秒，產線通量提升150%。

電子消費品領域

智能手機中板經超精密磨拋后，平面度從50μm降至5μm，滿足5G天線模塊的高精度裝配需求。結合在線檢測系統，良率損失從12%降至3%。

五、技術趨勢與未來方向

自動化與智能化升級

配備力反饋控制的自動磨拋機可實時調整壓力（精度±0.1N），避免過磨或欠磨。例如，某半導體廠商通過該技術，將硅片總厚度變化（TTV）標準差從0.5μm降至0.1μm。

環保型制備方案

水基拋光液逐步替代油基產品，減少揮發性有機物（VOC）排放。某陶瓷廠商采用納米級二氧化硅水基拋光液，使廢液處理成本降低40%。

多尺度制備技術融合

結合離子束拋光與化學機械拋光（CMP），實現從宏觀形貌到納米級結構的全尺度控制。在某量子芯片研發中，該技術將超導量子比特制備良率從65%提升至92%。

通過材料類型、行業應用與技術趨勢的全面覆蓋，金相磨拋機已從傳統的金屬加工設備，演變?yōu)橹蜗冗M(jìn)制造、生物醫療、新能源等領域的關鍵制備工具。這種轉變不僅提升了材料分析的精度與效率，更推動了跨學科創新，例如在柔性電子中實現高分子材料的超光滑表面制備，為可穿戴設備的發展提供了核心支持。
